ГОСТ, ТУ: 2764
Вес, 1 шт: 1230 кг
Штук в тонне:
Запросить КП
Цены
Наименование Цена, руб.
Крестовина Р65 1/11 пр. 2764
Технические характеристики
Характеристика Значение
Марка стрелочного перевода 1/11
Описание

Отдельная крестовина Р65 для переводов марки 1/11 позволяет заменить износившуюся крестовину стрелочного перевода без необходимости замены всей стрелки.

Стрелочные переводы предназначаются для переводов жд подвижных составов с одного пути на другой и применяются на кривых участках железнодорожных путей. Крестовина сборная обладает улучшенным сопряжением литой и рельсовых частей.

Для снижения износа, крестовина стрелочного перевода изготавливается из высоко марганцевой стали.

Состоит:

  • лафет — 1 шт.
  • комплект крепежа — 1 шт.
  • усовик, желоб, хвост крестовины, сердечник.

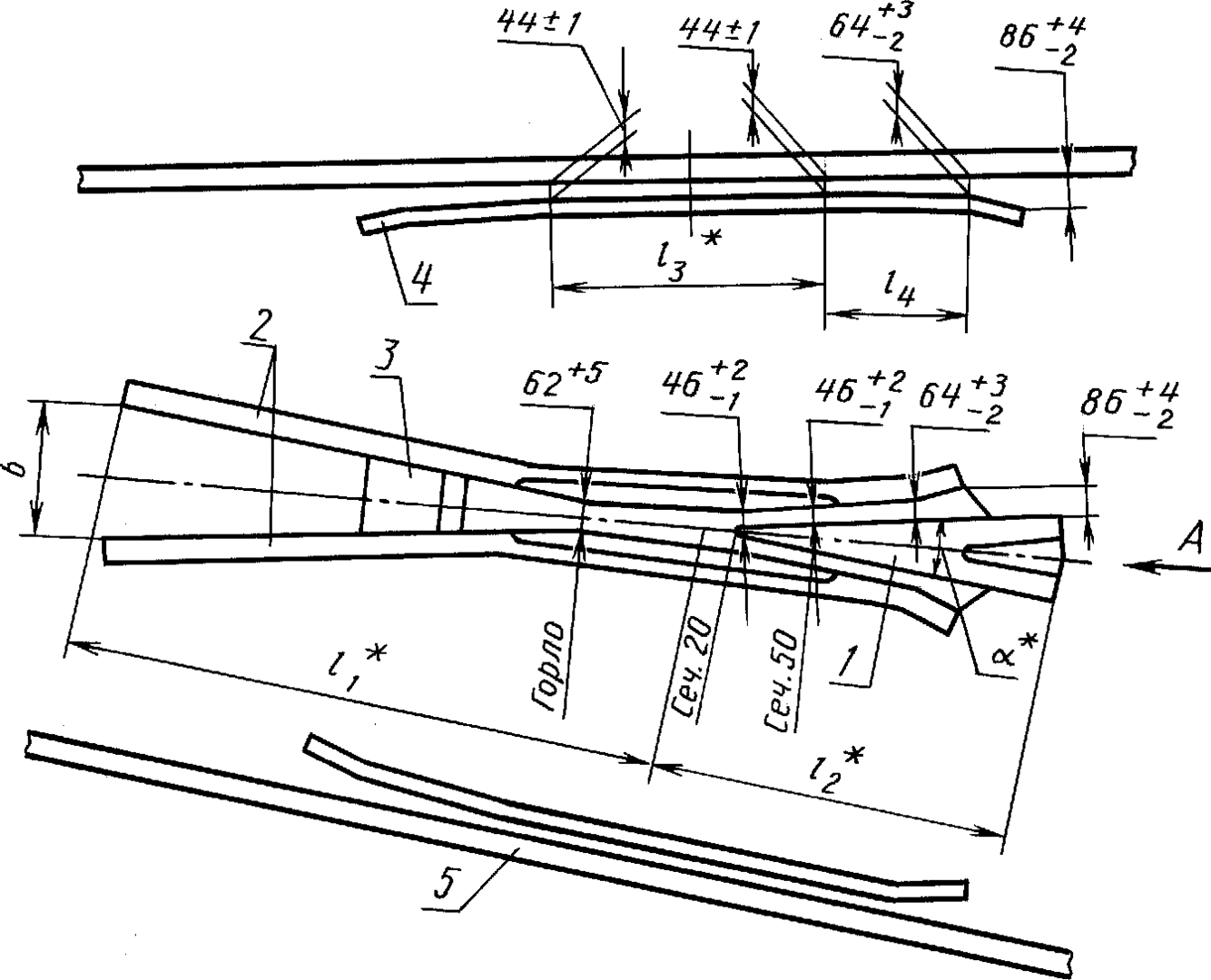

Крестовина с контррельсами

1 — сердечник; 2 — усовик; 3 — передний вкладыш; 4 — контррельс; 5 — ходовой рельс крестовины

Черт. 1

Примечание.Номинальные размеры и предельные отклонения ширины желобов даны для колеи 1520 мм.

Черт. 2

Продольный профиль крестовины

Черт.З

Примечание. Продольный профиль усовика дан по линии В—В (наивысшая точка усовика), сердечника — по линии Е—Е.

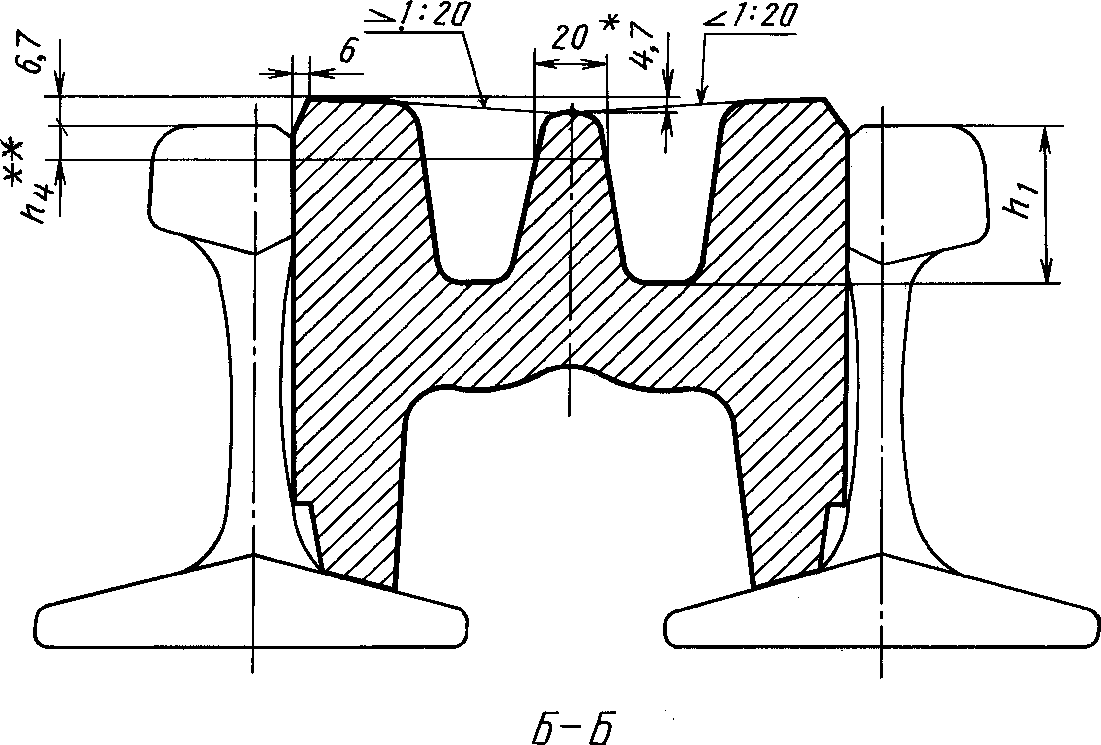

Черт. 4

Отклонения по высоте поверхности катания сердечника и литой части усовиков относительно верха головки рельсовых усовиков на участке от переднего стыка врезки до сечения сердечника 50 мм включительно не должны превышать ^ мм. Эти отклонения контролируются в сечении 12 мм на сердечнике и в сечении сердечника 20 мм на усовиках (черт. 3 и 4).

Разность высот по уровню торцов рельсовой и литой части усовика в переднем стыке врезки должна быть не более 0,5 мм. Отклонение от взаимного расположения литой части усовика и сердечника в сечении А—А (черт. 4) не должно быть более 0,8 мм.

Допускаемые отклонения верха литой части усовиков от верха рельсовой части на участке от сечения сердечника 50 мм до хвостового стыка врезки не должны быть более ^ мм.

 Передние концы рельсовых усовиков должны быть обрезаны перпендикулярно к продольной оси рельса. Допускаемые отклонения от перпендикулярности торцов не должны превышать 1 мм при измерении в вертикальном и горизонтальном направлениях. Хвостовой торец сердечника в верхней части на расстоянии 40 мм от поверхности катания должен быть перпендикулярен к этой поверхности и боковой рабочей грани. Допускаемые отклонения от перпендикулярности не должны превышать 1 мм при измерении в вертикальном направлении и 2 мм — в горизонтальном. На расстоянии ниже 40 мм от поверхности катания хвостовой торец должен иметь скос в сторону острия сердечника.

Поверхности катания сердечника и усовиков должны представлять собой плавные кривые с максимальным возвышением в сечении сердечника от 20 до 30 мм.

Форма поверхности катания крестовин обеспечивается технологией изготовления.

Боковые рабочие грани сердечника и соответствующего усовика должны быть прямолинейны. Отклонение от прямолинейности на длине от хвостового торца сердечника до переднего вкладыша, за исключением зоны переднего стыка врезки на длине 20 мм для марки 1/11 и 100 мм для марки 1/9 в сторону острия сердечника и 40 мм для обеих марок в сторону переднего конца крестовины, не должно быть более 1,5 мм. Несовпадение боковых рабочих граней в переднем стыке врезки не должно превышать 0,5 мм, в заднем стыке врезки не должно превышать 1 мм с отводом от заднего стыка врезки на длине не менее 150 мм.
